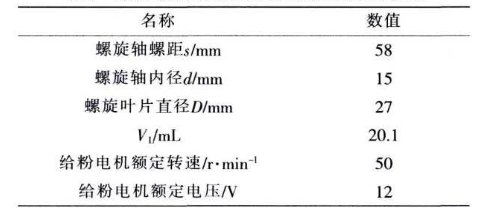

表1

　　從四種攪拌器給粉累計質量隨著時間的變化曲線中可以看出，方案、方案與方案的給粉累計質量隨著時間的增加線性增加，但是這三條直線的斜率不同，斜率越大說明單位時間給粉量越大，這表示單位時間給粉量與攪拌方式有關，故說明不可能通過手動攪拌獲得準確給粉，因?yàn)槭謩?dòng)攪拌的頻率、力度都很難控制。方案的給粉累計質量增加到一定數值之后，則不會增加，說明沒有煤粉再給出，在料斗內煤粉發生搭橋現象。分析原因，方案是由于攪拌器尺寸過小，不能有效攪拌料斗內的煤粉。方案b雖然能推動使煤粉在料斗內劇烈旋轉，但是由于其為實心結構，煤粉劇烈旋轉，相對其他方案，方案b攪拌器旋轉遇到的阻力較大，需要電機提供越大的扭矩，不經濟。雖然方案與方案的給粉累計質量隨著時間的增加線性增加，但是方案d的斜率(單位時間給粉量)大于方案a，且方案山的結構簡單，制作方便，因此選擇方案d作為攪拌器的終端結構形式。

　　在確定了攪拌器結構后，下一步確定電壓與單位時間給粉量的關系。實驗中，每1秒讀取一次給粉累計質量，將這些實驗連接在一些，形成累計給粉質量隨著時間的變化曲線。由不同電壓下煤粉累計質量隨著時間的變化曲線中可以看出從2V到10V，給粉累計質量與時間成線性關系，且線性度較高，說明該螺旋給料機工作穩定。

　　此外還對木屑進行了給粉實驗測試，從中可以得出，從2V到10V，給粉累計質量與時間近似成線性關系，但隨著時間的增加，給粉累計質量增加幅度變緩，格外是對10V這個測試工況，這是因?yàn)樯镔|(zhì)顆粒不均勻，在攪拌器不停攪拌的作用下，較小較重的顆粒下沉到料斗的底部，也就是說較小較重的顆粒先被排出，較大較輕的顆粒后被排出，隨著時間的增加，單位時間給粉量會減小。

　　通過木屑單位時間給粉量隨給粉電機輸入電壓變化的實驗數據，可以看出木屑的單位時間給粉量與給粉電機輸入電壓也成線性關系，說明螺旋給料輸送機也相當適合生物質木屑的給粉，具有良好的適應性。

　　結論：

　　螺旋給料機減少了系統的振動，延長了系統的使用壽命和提高了系統的精度。對四種不同結構攬拌器的實驗測試結果表明，攪拌器形式對煤粉和木屑兩種性質差異較大的粉料，給粉均勻、穩定，單位時間給粉量與給粉電機輸入電壓成線性關系并與理論計算相吻合，是較佳的攪拌方式。
